Chapitre 7

Essais avec enregistrements

Il s’agit de vérifier la validité des calculs précédents et en particulier s’il est bien vrai que la tension d’induit passe par un maximum en fin d’accélération, ce qui représente l’instant le plus critique en terme de saturation.

Essais avec enregistrements

Les essais ont été réalisés dans les conditions suivantes

Robot 2007 légèrement modifié :

M = 12.7 kg

Moteurs RE025 avec réducteur de rapport 20.25

Valeurs de consigne :

Distance= 80cm

Accélération= 0.5g

Asservissement de position avec correcteur dérivé à peu près optimisé

Essai de 2 vitesses: 0.8m/s et 1.4m/s

Par application de la formule qui donne la vitesse max en fonction de γ ,

on trouve vmax=1.5 m/s pour l’accélération choisie de 0.5g (Fonctionnement en limite de saturation).

Pour l’essai à 0.5g à la vitesse de 1.4m/s, ça bombarde sérieux ☺

Distance parcourue fonction du temps

Toutes ces courbes ne sont pas des simulations, mais correspondent à des enregistrements qui utilisent un simple débuger écrit en C graphique.

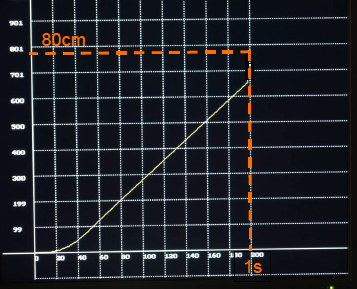

Vitesse=0.8m/s

La distance a été parcourue en 1.2s

L’enregistrement s’arrête à 1s.

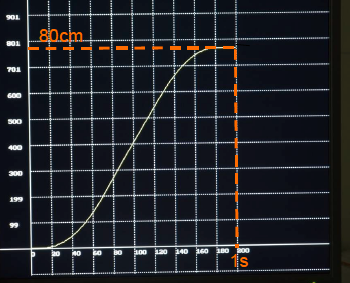

Vitesse=1.4m/s

Départ et freinage en douceur.

Pas de dépassement perceptible en fin de freinage

(En fait, il existe un très léger dépassement de quelques mm, invisible ici à cette échelle)

80 cm parcourus en à peine 1s !!

Évolution de la vitesse

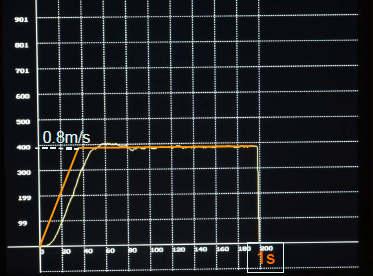

Vitesse de 0.8m/s

Vitesse de 1.4m/s

En rouge, le profil trapézoïdal de consigne de vitesse (Rapporté à la main sur les photos)

On remarque:

Une erreur de traînage pendant les phases accélération et freinage.

Un écart nul pendant la phase à vitesse constante.

Un léger dépassement de la vitesse en fin d’accélération et un très léger dépassement en fin de freinage

Evolution de la commande des moteurs

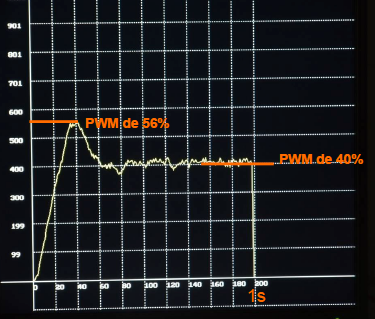

Vitesse de 0.8 m/s

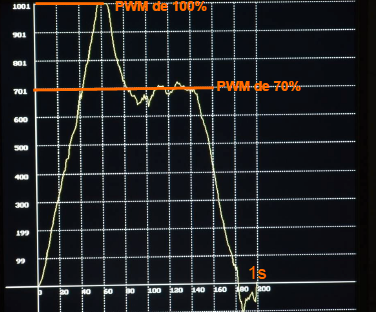

Vitesse de 1.4m/s

Les essais confirment que la tension d’induit passe bien par son maximum à la fin de la phase accélération.

A 1.4 m/s, on commence à saturer alors qu’il était prévu 1.5m/s (m’enfin ).

Le bruit sur la commande pendant la phase à vitesse constante est inéluctable (dû en partie au bruit de quantification du terme dérivé). et sans conséquence sur la distance (filtrage par la constante de temps mécanique).
